光学透镜加工由于精度高,加工对象特殊,所以必须在专门的光学车间内进行。因此,除了遵守一般的机械加工规则外,还必须遵守光学加工所特有的安全操作要求。 光学透镜车间的特点在光学零件加工过程中,大多数工序对温度、湿度、尘埃、振动、光照等环境因素是敏感的,特别是高精度零件和特殊零件的加工尤其如此。 因此,光学车间都是封闭形的,并要求恒温、恒湿、限制空气流动、人工采光,防尘。 01 温度对光学工艺的影响。恒温是光学车间一个明显特点之一。这里包括恒温温度及波动范围两个问题。光学车间各工作场所由于要求不同,对恒温温度及其波动范围的要求是各不相同的。 (1)温度对抛光效率与质量的影响由于抛光过程中存在的化学作用随温度升高而加剧,因而升温会提高抛光效率。但由于古典工艺中采用的抛光模制模用胶、粘结胶等主要由松香和沥青按一定配比制成,一定的配比只在一定的温度下使用。而且它们对温度的变化较为敏感,温度过低,抛光模具与零件吻合性不好;温度过高,抛光模具抛光工作面变形。这两者将使加工零件的精度难以保证,具体表现在光圈难以控制和修改。实践得出:抛光间的温度一般应控制在22℃±2℃为宜。 (2)检验对室温的要求温度的波动直接影响检验精度。一方面因为精密光学仪器对温度的波动很敏感;另一方面被检零件不恒温时,检具和零件间有温差会直接影响读数精度。所以,检验室必须恒温,并且也应控制在22℃±2℃范围内。 02 湿度对光学工艺的影响。在光学零件加工过程中,凡要求恒温或空调的地方,均因控制湿度所需。因为,水份蒸发速度直接影响湿度恒定状态。湿度过低,易起灰尘,零件表面清擦时也易产生静电而吸附灰尘,影响其光洁度。特殊零件如晶体零件的加工以及光胶工艺等,对湿度的要求尤为严格。光学加工过程中室内温度一般应控制在60%左右。 03 防尘。由于光学零件对表面质量即表面光洁度和表面疵病有极高的要求,所以光学车间的防尘问题也特别突出。灰尘在抛光时会使零件表面产生道子、划痕、亮丝;在镀膜时,会使膜层出现针孔、斑点、灰雾;在刻划时会引起刻线位置误差、断线等。灰尘来源主要有:外间空气带入;由工作人员衣物上落下(粒径一般在l一5μm左右,直径小于1μm的灰尘,往往不能依靠自重降落,而长时间悬浮于空气中,影响产品质量);不洁净的材料、辅料、工夹具等带入;生产过程中产生的灰尘(光学车间的净化条件,若按室内含尘的重量浓度要求,应控制在毫克/米3的数量级。胶合室的要求更严,一般以颗粒浓度作为要求,达到粒数/升的数量级)。
平面光栅在分光光度计上发挥着重要的作用

分光光度计,又称光谱仪(spectrometer),是将成分复杂的光,分解为光谱线的科学仪器。测量范围一般包括波长范围为380~780 nm的可见光区和波长范围为200~380 nm的紫外光区。​

分光光度计,又称光谱仪(spectrometer),是将成分复杂的光,分解为光谱线的科学仪器。测量范围一般包括波长范围为380~780 nm的可见光区和波长范围为200~380 nm的紫外光区。

分光光度计的基本原理是基于物质对不同波长的光的选择性吸收,不同的物质都有各目的吸收光谱,当光经色散后的光谱通过某一溶液时,其中某些波长的光就会被溶液吸收。根据朗伯-比尔定律,当一束平行单色光照射到一定浓度的均匀溶液上时,光强的减小程度和入射光的强度,溶液的浓度及所透过溶液的长度成正比,即
    T=I/I0
    A=Log l0/I=Kbc
其中:T:透射比                            I0:入射光强
             A:吸光度                            l:透射光强度
             K:吸收系数,1/mol-cm  b:液层厚度,cm
             C:溶液的浓度,mol/L
红外分光光度计主要应用与物质的结构分析目前常用的红外分光光度计主要有两种,即色散型红外光谱仪和傅里叶变换红外光谱仪。源于吸收光谱原理
红外分光光度法适合任何状态的样品,可以是气体、液体、可研细的固体或薄膜,制样简单,测定方便,且对样品不会发生破坏
分析时间短。色散型红外光谱仪分析一个样品可在几分钟之内完成;傅里叶变换红外光谱仪可在1s之内进行多次扫描,可进进行快速分析。
红外光谱是化合物的振动一转动形式, 光谱复杂,信息量大,绝大多数化合物都有其特征性的红外光谱。因此红外光谱又称为“分子指纹光谱”。
红外分光光度法的主要缺点是定量分析差,故其主要应用于化合物的定性鉴别和限量检查。

技术新引擎,“7070+连板玻璃透镜”助力LED道路照明新未来

嘉腾LED玻璃透镜模组优势
1.散热快,产品更耐用
2.配光优,照明效果更佳
3.光衰少,延长使用寿命
4.外观美,产品设计独特
5.组件好,品质更优
6.品质更优,寿命10年以上
玻璃透镜优势
玻璃透镜连板设计,突破了传统的模组采用的PC连板透镜,带来一种全新的体验,有效地克服了PC透镜的不良问题:
1、抗腐蚀能力:高硼硅3.4玻璃属于硼硅酸盐玻璃中的硼硅玻璃,耐酸耐碱,抗腐蚀性能优越。
2、耐温性强:相比PC透镜,其热膨胀系数较低,拥有良好的热稳定性,光学表面温度的变化小,保留原有的光学照明效果。
3、透光率高:常规PC透镜透光率在85%左右,造成光照的浪费,玻璃透镜透光率为90-93%,镀加增透膜后可高达97%。
4、相比于PC透镜,玻璃透镜不会产生老化/黄化现象,从而影响透镜透光率。
5、相比于PC透镜,玻璃透镜不会吸附灰尘,并且方便清洗。
隧道照明配光
发光角度120°×80°、150°×80°(对称)等多种配光角度,合理的照度均匀度和防眩光等级等
设计有效的改善隧道内路面的墙壁照明状况,改善隧道内视觉享受,减轻驾驶员驾驶疲劳。

道路配光
有TYPE2-M、TYPE3-M等多种配光角度,其配光在路面形成照度均匀的类矩形光斑,
可以适用于双向八车道、六车道、四车道、二车道、一车道道路情况。
高杆灯配光
应用于大型广场、主干道交叉路口、码头、车站和体育场等场所中,悬挂高度较高,照明范围比较
广泛而且均匀,能够带来较好的照明效果,满足大面积场所的照明需求。
工矿灯配光
发光角度25°/45°/60°/90°/120°,主要应用于大楼外墙、桥梁、公园、广告招牌、球场广场、
工厂车间照明。

非球面透镜有哪些特性是球面透镜所不具备

非球面透镜被用于在各种应用中消除球差,包括条形码扫描、激光二极管准直,或OEM或研发整合。 非球面透镜采用单一元件设计,这有助于最大限度地减少多透镜光学配件中的透镜数量

非球面透镜被用于在各种应用中消除球差,包括条形码扫描、激光二极管准直,或OEM或研发整合。 非球面透镜采用单一元件设计,这有助于最大限度地减少多透镜光学配件中的透镜数量。

非球面透镜可以减少球差。标准的球面透镜也永远无法达到非球面镜提供的精确聚焦水平。非球面不规则表面形状的本质就是使其能够更精确地同时操纵多种波长的光,从而获得更清晰的图像。

非球面透镜能够校正像场弯曲等离轴像差。通常,光学设计人员必须“停止”其光学系统,以物理排除透镜最外侧的区域,该区域会在其边缘附近产生图像变形。由于非球面设计可以更好地将入射光校正到焦点上,因此增加了透镜的可用光圈,从而可以提供更大的光通量。

使用非球面设计的最大好处之一就是减少了获得给定结果所需的总体镜片数量。单个非球面镜可以提供与以前串联使用的多个标准镜头相同的精度,减少了整体重量,尺寸,甚至可能减少最终设计的成本。

技术新引擎,“7070+连板玻璃透镜”助力LED道路照明新未来

嘉腾LED玻璃透镜模组优势
1.散热快,产品更耐用
2.配光优,照明效果更佳
3.光衰少,延长使用寿命
4.外观美,产品设计独特
5.组件好,品质更优
6.品质更优,寿命10年以上
玻璃透镜优势
玻璃透镜连板设计,突破了传统的模组采用的PC连板透镜,带来一种全新的体验,有效地克服了PC透镜的不良问题:
1、抗腐蚀能力:高硼硅3.4玻璃属于硼硅酸盐玻璃中的硼硅玻璃,耐酸耐碱,抗腐蚀性能优越。
2、耐温性强:相比PC透镜,其热膨胀系数较低,拥有良好的热稳定性,光学表面温度的变化小,保留原有的光学照明效果。
3、透光率高:常规PC透镜透光率在85%左右,造成光照的浪费,玻璃透镜透光率为90-93%,镀加增透膜后可高达97%。
4、相比于PC透镜,玻璃透镜不会产生老化/黄化现象,从而影响透镜透光率。
5、相比于PC透镜,玻璃透镜不会吸附灰尘,并且方便清洗。
隧道照明配光
发光角度120°×80°、150°×80°(对称)等多种配光角度,合理的照度均匀度和防眩光等级等
设计有效的改善隧道内路面的墙壁照明状况,改善隧道内视觉享受,减轻驾驶员驾驶疲劳。

道路配光
有TYPE2-M、TYPE3-M等多种配光角度,其配光在路面形成照度均匀的类矩形光斑,
可以适用于双向八车道、六车道、四车道、二车道、一车道道路情况。
高杆灯配光
应用于大型广场、主干道交叉路口、码头、车站和体育场等场所中,悬挂高度较高,照明范围比较
广泛而且均匀,能够带来较好的照明效果,满足大面积场所的照明需求。
工矿灯配光
发光角度25°/45°/60°/90°/120°,主要应用于大楼外墙、桥梁、公园、广告招牌、球场广场、
工厂车间照明。

光学玻璃如今的行情如何
凹透镜与发散透镜是相同透镜吗

凹透镜对光具发散作用,凹透镜作用可以简单理解为向外发散光线,但是如果入射光本来就是会聚的光线,而凹透镜发散光线的程度又没有光线本来会聚的程度高,那么射出的光就还是会聚的(但是会聚的程度会减轻)。​

凹透镜不一定是是发散透镜。

平行于其轴进入发散透镜的光线发散了,所有光线似乎都起源于其焦点F。但虚线不是光线,而是指示光线出现的方向。发散透镜的焦距f为负。凹透镜是发散透镜,因为它使光线从其轴弯曲(发散)。在这种情况下,透镜的形状应使所有平行于其轴线入射的光线看起来都来自同一点F,该点F被定义为发散透镜的焦点。从透镜中心到焦点的距离再次称为透镜的焦距f。注意,发散透镜的焦距和屈光力定义为负。

凹透镜对光具发散作用,凹透镜作用可以简单理解为向外发散光线,但是如果入射光本来就是会聚的光线,而凹透镜发散光线的程度又没有光线本来会聚的程度高,那么射出的光就还是会聚的(但是会聚的程度会减轻)。

技术新引擎,“7070+连板玻璃透镜”助力LED道路照明新未来

嘉腾LED玻璃透镜模组优势
1.散热快,产品更耐用
2.配光优,照明效果更佳
3.光衰少,延长使用寿命
4.外观美,产品设计独特
5.组件好,品质更优
6.品质更优,寿命10年以上
玻璃透镜优势
玻璃透镜连板设计,突破了传统的模组采用的PC连板透镜,带来一种全新的体验,有效地克服了PC透镜的不良问题:
1、抗腐蚀能力:高硼硅3.4玻璃属于硼硅酸盐玻璃中的硼硅玻璃,耐酸耐碱,抗腐蚀性能优越。
2、耐温性强:相比PC透镜,其热膨胀系数较低,拥有良好的热稳定性,光学表面温度的变化小,保留原有的光学照明效果。
3、透光率高:常规PC透镜透光率在85%左右,造成光照的浪费,玻璃透镜透光率为90-93%,镀加增透膜后可高达97%。
4、相比于PC透镜,玻璃透镜不会产生老化/黄化现象,从而影响透镜透光率。
5、相比于PC透镜,玻璃透镜不会吸附灰尘,并且方便清洗。
隧道照明配光
发光角度120°×80°、150°×80°(对称)等多种配光角度,合理的照度均匀度和防眩光等级等
设计有效的改善隧道内路面的墙壁照明状况,改善隧道内视觉享受,减轻驾驶员驾驶疲劳。

道路配光
有TYPE2-M、TYPE3-M等多种配光角度,其配光在路面形成照度均匀的类矩形光斑,
可以适用于双向八车道、六车道、四车道、二车道、一车道道路情况。
高杆灯配光
应用于大型广场、主干道交叉路口、码头、车站和体育场等场所中,悬挂高度较高,照明范围比较
广泛而且均匀,能够带来较好的照明效果,满足大面积场所的照明需求。
工矿灯配光
发光角度25°/45°/60°/90°/120°,主要应用于大楼外墙、桥梁、公园、广告招牌、球场广场、
工厂车间照明。

凹透镜和凸透镜产生不同的效果

透镜的形状和材料特性决定了它的类型。这本小册子描述了透镜从起源到现在的发展历史。发明了凹透镜和凸透镜

  在二战期间被称为“东京(透明的镜子)”。它的起源可以追溯到水晶或玻璃球作为消防工具在宗教仪式或作为装饰在古代文明。人们普遍认为,水晶球的起源可以追溯到2000年前的古罗马哲学家塞内加,他说:“水晶球可以用大写字母书写。”

凹透镜和凸透镜可以产生不同的效果

  透镜使用折射原理:光弯曲和改变方向。中间的一个厚的球形凸透镜可以聚焦光线。厚的沙漏形凹透镜使光线扩散。

  凹透镜和凸透镜的使用

  镜片发展主要体现在两个方面:日常生活中佩戴的眼镜,以及显微镜、望远镜和照相机中镜片的仪器使用。第一副眼镜是在13世纪投入实际使用的,实际上使用的是带有凸透镜的简单放大镜。起初,它被称为魔鬼的工具。同时,两种镜片的眼镜也被引进,16世纪发明了凹透镜近视镜片。

  凹透镜和凸透镜可以进一步细分为许多不同的类型,包括圆形表面的球面透镜、曲面但非球面的非球面透镜、拱形背板的圆柱形透镜、环形环形透镜(形状像甜甜圈)和垫圈表面的菲涅耳透镜。在这些透镜上,光在透镜表面发生折射。然而,有其他类型的镜头,包括自聚焦透镜产生光学效果的帮助下梯子折射率(这是由透镜的材料而不是通过表面折射透镜)和衍射透镜使用光波的色散。自聚焦透镜常用于内窥镜,衍射透镜常用于CD和DVD播放机。

  球面透镜采用球面折射透镜、圆柱形透镜、环形透镜、菲涅尔透镜,不采用球面折射透镜的自聚焦机理,透镜(梯形折射率透镜)衍射透镜的各种形状

光学玻璃加工设备的现状及工艺发展
大靶面高分辨率短波红外镜头

高分辨率、大光圈设计、紧凑型设计


No项目规格
1焦距50mm
2较小工作距275mm
3聚焦范围275mm-∞
4镜头总长82.8mm
5较大后部突出接口0mm
6滤光片螺纹M43x0.75
7相机接口C 接口
8镜头F#F/2.15-F/16
9放大倍率范围0x -0.185x
10畸变<1.0%
11像面大小25.6mm
12镜片数(组)9(6)
13AR镀膜0.8-1.8umBBAR
14重量250克

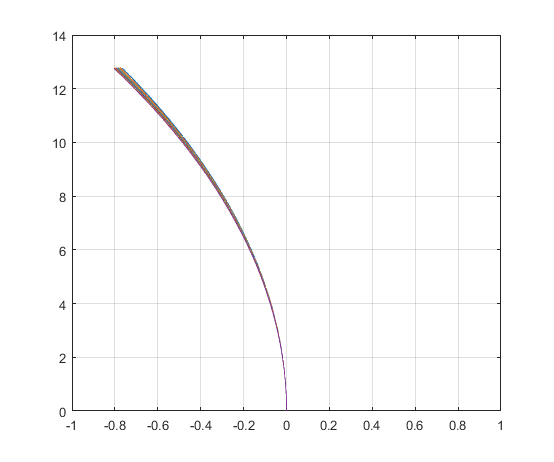

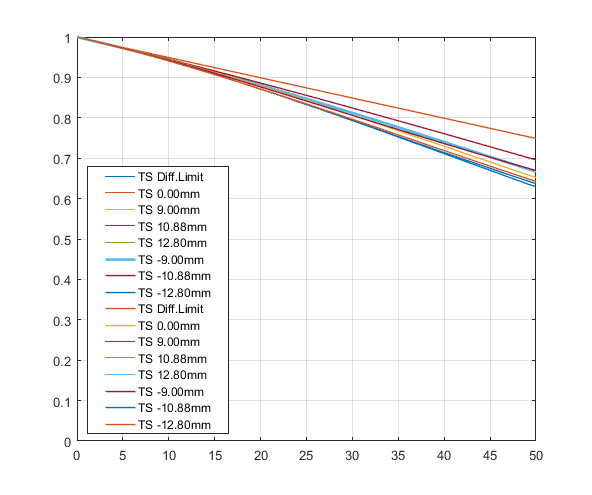

畸变0.8-1.8MTFN

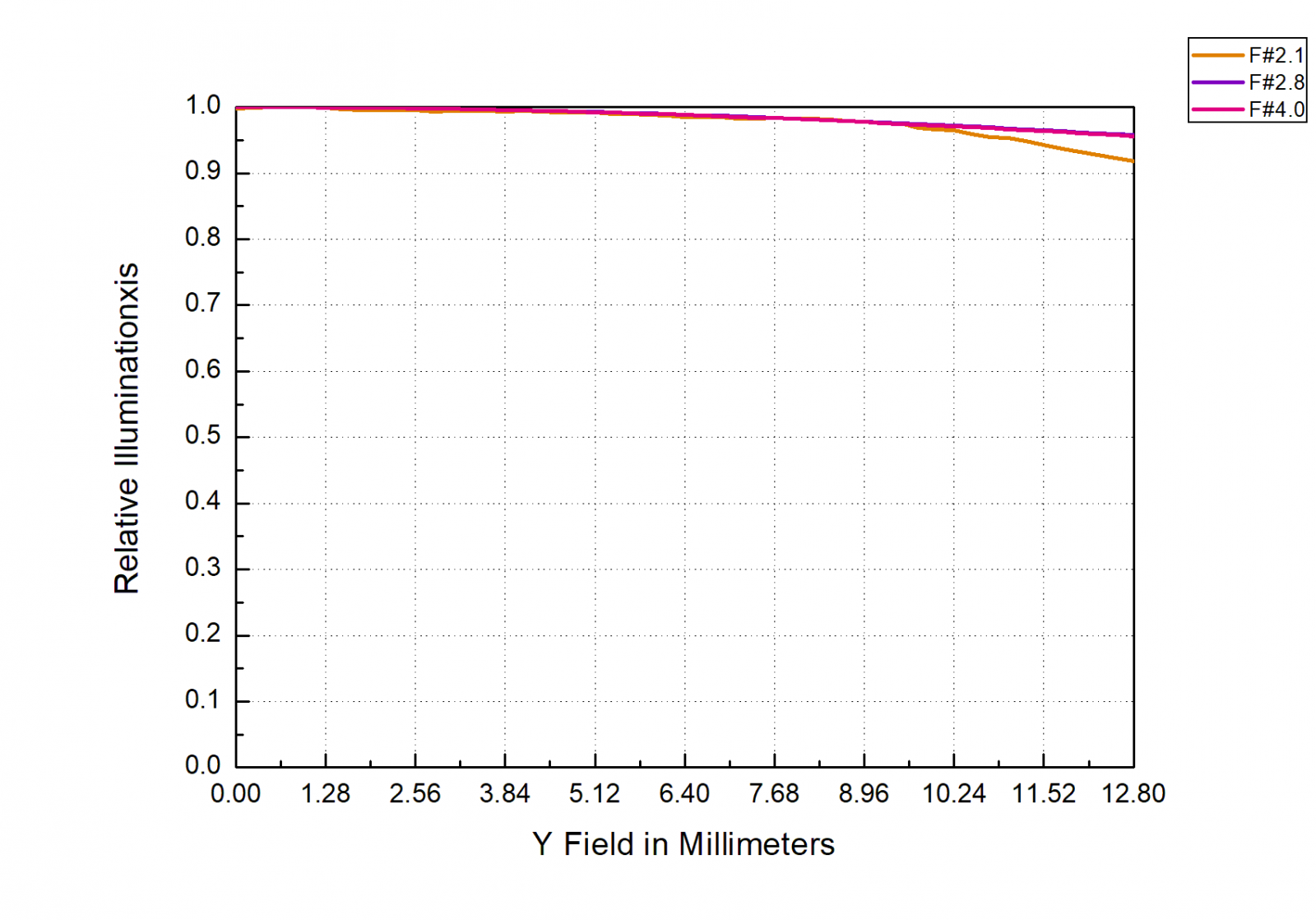

相对照度
嘉腾LED玻璃透镜模组优势 1.散热快,产品更耐用 2.配光优,照明效果更佳 3.光衰少,延长使用寿命 4.外观美,产品设计独特 5.组件好,品质更优 6.品质更优,寿命10年以上 玻璃透镜优势 玻璃透镜连板设计,突破了传统的模组采用的PC连板透镜,带来一种全新的体验,有效地克服了PC透镜的不良问题: 1、抗腐蚀能力:高硼硅3.4玻璃属于硼硅酸盐玻璃中的硼硅玻璃,耐酸耐碱,抗腐蚀性能优越。 2、耐温性强:相比PC透镜,其热膨胀系数较低,拥有良好的热稳定性,光学表面温度的变化小,保留原有的光学照明效果。 3、透光率高:常规PC透镜透光率在85%左右,造成光照的浪费,玻璃透镜透光率为90-93%,镀加增透膜后可高达97%。 4、相比于PC透镜,玻璃透镜不会产生老化/黄化现象,从而影响透镜透光率。 5、相比于PC透镜,玻璃透镜不会吸附灰尘,并且方便清洗。 隧道照明配光 发光角度120°×80°、150°×80°(对称)等多种配光角度,合理的照度均匀度和防眩光等级等 设计有效的改善隧道内路面的墙壁照明状况,改善隧道内视觉享受,减轻驾驶员驾驶疲劳。 道路配光 有TYPE2-M、TYPE3-M等多种配光角度,其配光在路面形成照度均匀的类矩形光斑, 可以适用于双向八车道、六车道、四车道、二车道、一车道道路情况。 高杆灯配光 应用于大型广场、主干道交叉路口、码头、车站和体育场等场所中,悬挂高度较高,照明范围比较 广泛而且均匀,能够带来较好的照明效果,满足大面积场所的照明需求。 工矿灯配光 发光角度25°/45°/60°/90°/120°,主要应用于大楼外墙、桥梁、公园、广告招牌、球场广场、 工厂车间照明。
复杂光谱分光镜镀膜要点分析
随着光学技术的发展和市场需求的提高,复杂光谱镜片的镀膜技术在诸多场景开始广泛应用,下面我们一起来看一下复杂光谱分光镜镀膜要点分析。
复杂光谱镜片主要包括滤光片,分光镜及合束镜等,其效率问题主要来自下面两个方面:
一、45°入射条件下消偏振的处理对于任何光学薄膜(单层膜或者多层膜),决定其光谱特性的是其材料的有效折射率:
                                                     ηs=n*cosθ      ηp=n/cosθ
       上述 ηs 和 ηp 是S、P两种不同偏振态下的等效折射率,θ是光的入射角,n是薄膜材料的折射率。从上述公式可以看出,仅在正入射情况下,s、p两种偏振态的有效折射率是相等的。在有角度入射的条件下,s、p两种偏振态的有效折射率是不同的。这就是带角度入射情况下,薄膜偏振效应的理论根源。这种偏振效应也是本项目指标难度的根本所在。为了消除偏振效应,在基础膜系的基础上需要大量的膜层去匹配。这些匹配层膜厚不规则,对偏振效应的影响很敏感,因此膜厚误差需要控制的相对准确。
二、反射区到透射区过渡的陡度陡度主要带来如下三个难题:
A. 陡度越大,膜层数越多,工艺稳定性要求越高,系统误差要求越小
B. 陡度越大,波长定位精度要求越高,制造时,报废和返工的可能性就越大,实验的次数就要增加。  C. 陡度越大,对均匀性要求就越高。
强光光学元件的热变形问题,主要来自于元件的吸收,吸收源主要来自于如下三个方面:
1.  镜片元件基底吸收。为了规避这一点,可采用低吸收的康宁石英或贺利氏石英作为基底。
2.  膜层吸收。为降低膜层吸收,可采用极低吸收的电子枪蒸发-高能离子束辅助工艺,采用高纯度镀膜材料进行镀制。
3.  服役环境污染。该污染主要来自于服役时元件清洁不良,在激光作用下,附着杂质与激光作用产生的光致吸收现象。
光学透镜是很多光学元器件中的必需光学元件,主要起到了成像、聚焦、准直、扩散光束等作用,透镜会影响光的波前曲率透镜是一种能将光线聚合或分散的器件,所成的像有实像也有虚像。
提升工业镜头产品的软服务–分辨率资料的完善

随着国家工业4.0与智能制造产业的推进,工业镜头行业也得到了高速的发展。就整体而言,国内的工业镜头与国外想比还是出于落后状态,无论是产品性能还是软服务都需要很大的提升。对于工业镜头产品的软服务,较突出的是需要更完善的资料,尤其是与分辨率相关的资料。

   镜头分辨率是视觉系统的一个重要参数,直接影响系统的成像质量,重要性不言而喻。但仅仅从现有的公开资料判断,工程师难以确认镜头的性能。一些有经验的工程师们会根据设备的需要建立自身的测评体系,而其他工程师只能依靠自身的经验判断镜头的性能。

目前与分辨率有关的公开资料可概括为四种类型

一、描述性资料

   描述性资料是指资料只有一个命名或者只有一句描述性的话语:镜头的分辨率为百万像素级别,或500万像素级别,或千万像素级别。

   在工业相机传感器并不是十分丰富的阶段,工业镜头只要将性能区分为百万级别像素,500万级别像素即可。工程师只要了解相机的分辨率即可进行选型,但也会存在很明显的缺点——工业镜头的像素概念难以明确,会产生很多自相矛盾的情况。

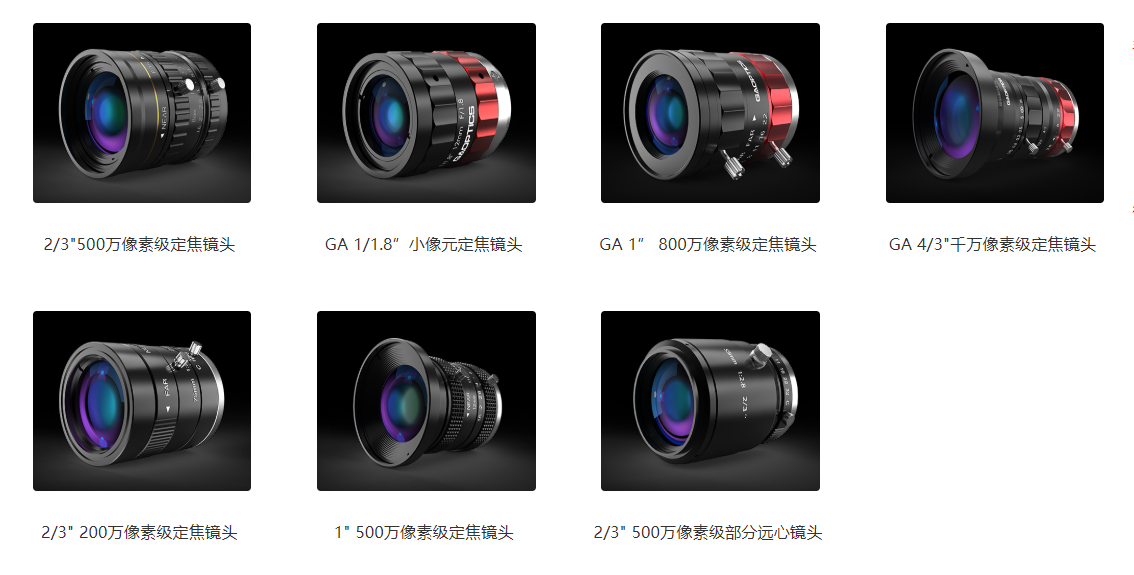

   以这种形式描述镜头分辨的品牌主要集中在中国,日本,且这种命名或描述方式在亚洲市场比较受欢迎,因此部分欧美品牌也开始采用这种描述。下图为联合光科定焦镜头命名形式一览图,详情见“定焦镜头

联合光科定焦镜头命名形式一览

   二、数据资料

   数据资料即量化的参数,即工业镜头的线对数或匹配的像元尺寸。如3.45μm,2.4μm,8K7μ,16K5μ,100lp/mm,200lp/mm等。

   其优点是提供了量化的数据。如2.4μm,表明镜头匹配2.4μm的像元尺寸;100lp/mm,则表明镜头分辨率达到100lp/mm。工程师可以非常清晰了解镜头的分辨率性能。

   其缺点是数据比较片面。工业镜头中心的分辨率一般比边缘的高,如果只有一个参数,工程师没办法判断其他成像面的分辨率。针对不同像面时,需要额外手段测量镜头的分辨率。



日本某品牌的公开资料

三、实拍资料

   实拍资料原理在于使用相机、镜头、光源组成系统,拍摄分辨率卡,通过图像获得分辨率数据。

   此类资料的优点也是非常直观,可读取镜头各个区域的分辨率情况。通常,工程师也是通过该方法测试系统性能。

   此类资料的局限性在于,测试的结果是系统的分辨率。在相同条件下使用不同相机光源搭建系统,获得的数据会有差异,并不是非常客观的数据。

四、图表资料

   图表资料主要的形式为MTF成像曲线图。

   MTF 成像曲线图是在客观的测试环境下测得并对外公布的,是镜头成像品质相对权威、相对客观的技术参考依据。

   同时此类资料涉及一些抽象的概念,理解需要一定的光学基础。

联合光科镜头产品资料公开情况


      工业镜头品牌会根基自身特点,市场策略,公开不同的资料。根据作者观测,资料公开情况总结如下:

公开资料类型公开形式特点品牌镜头类型公开概率
描述资料 像素级别的命名或描述,如百万像素级别,500万像素级别优点:直观,容易理解缺点:概念模糊,难以界定中国,日本品牌为主定焦镜头,远心镜头
数据资料 参数形式,如3.45μm,2.4μm,8K7μ,100lp/mm,150lp/mm优点:量化数据缺点:数据片面日本,德国品牌为主远心镜头,线扫镜头
实拍资料 实拍测试卡,分辨率板等形式优点:量化数据,数据清晰缺点:为系统分辨率,相机对其有影响日本,国内品牌为主定焦镜头,远心镜头
图表资料 MTF成像曲线图表形式优点:量化数据,数据量丰富缺点:涉及一些抽象的概念,理解需要一定的光学基础。美国,德国品牌为主定焦镜头,远心镜头,线扫镜头

   从上表可以看出,国内品牌一般只有描述性资料,即简单地告诉工程师该镜头是百万像素级别,500万像素,千万像素。其他类型的资料偏少,甚至没有。

光学元件的表面清洁方法

  目前在激光加工、生命科学、机器视觉、光通讯、激光美容、航空航天、教育科研等相关领域都会用到反射镜、棱镜、透镜、窗口片、滤光片、光栅等光学元件,选择适合的光学元件固然重要,但其日常维护清洁的方法同等重要。那么我们该如何对光学元件表面进行清洁呢?

   首先,在清洁光学元件时尽量在无尘洁净的环境中操作,免得划伤或是弄脏光学元件表面。常用清洁光学元件的工具和擦拭试剂包含棉签、指套、手套、镊子、风枪、高品质擦镜纸、擦拭布、试剂级异丙醇、丙酮、去离子水等,不同的清洁产品都有其各自的特殊清洁应用。手套、指套可使手上的水、油污、灰尘等与光学元件表面隔离;镊子可方便的拾取/夹取光学元件;风枪喷出的压缩气体可有效的吹去光学元件表面的灰尘;去离子水、异丙醇、丙酮能有效的清洁光学元件表面;擦镜纸或是擦拭布可不必划伤或是刮伤元件表面从而对光学镜片等进行清洁。


       对于球面光学元件,灰尘可用风枪直接吹掉,若是元件上面有水印、油污、指纹等需要进一步清洗,可用擦镜纸和适量的试剂级异丙醇或是试剂级丙酮,由元件中心施压并逐步向外清洁,同时要慢慢转动透镜,直至擦掉水印、油污、指纹等。



球面光学元件的清洁

平面光面元件的清洁

       对于平面光学元件也是如此,灰尘可用风枪直接吹掉,若是元件上面有水印、油污、指纹等需要进一步清洗,可用浸透清洁剂的擦镜纸在元件表面慢慢拖动。若是手法分寸恰到好处,清洁剂将被均匀挥发,不会留下任何条纹或斑点。

   注意事项:

      1.  金属膜层是裸金的不能用上述的方法擦拭,较好是做好预防工作

      2.  刻划工艺制作的光学元件或是微结构的光学元件尽量用风枪等除尘清洁,且不可轻易擦拭,免得损伤元件表面

波片的选型和常规指标介绍

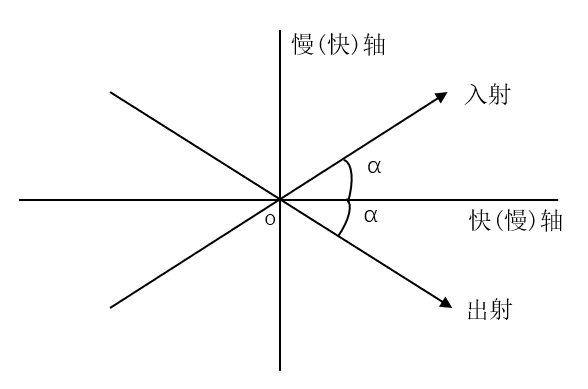

波片原理波片也称为相位延迟片,是一种常见的偏光器件,也是较基本的光相位调制器。其工作原理是基于晶体的双折射现象,以单轴晶体为例,入射光在波片中分解成沿原方向传播但振动方向相互垂直的o光和e光,两光折射率不同,使得沿波片两轴传播的光速也不同。波片快轴方向的折射率较低,光速更快,而慢轴的折射率更高,光速较慢。需要指出的是,对于负晶体,e光比o光速度快,因此快轴在e光光矢量方向,即光轴方向,o光光矢量方向为慢轴;正晶体恰好相反。当光通过波片时,速度差将使两个正交偏振分量之间产生相位差,从而改变光偏振态。实际产生的相位差(相位延迟量)是由材料特性、波片厚度和入射光波长决定的,可以描述为:其中no、ne为相互垂直的o光和e光的折射率,d为波片厚度,λ为入射光波长。入射光通过不同类别参数波片时的出射光不同,可有线偏振光、椭圆偏振光、圆形偏振光等,出射光的偏振态由入射光的偏振态、和光轴的夹角以及通过波片后产生的相位差共同决定。波片同其他偏光器件,如偏振片、偏光棱镜、偏光分束镜、退偏器等相配合,可以实现光的各种偏振态之间的相互转换、偏振面的旋转以及各类光波的调制。波片分类波片是透明晶体制成的平行平面薄片,其光轴与表面平行,根据波片产生的相位延迟量不同,波片分为全波片、半波片(或1/2波片)、1/4波片,后两者较为常见。(一)全波片全波片产生2π整数倍的相位延迟,故不改变入射光的偏振态。全波片一般用于应力仪中,以增大应力引起的光程差值,使干涉色随应力变化变得灵敏。(二)1/2波片1/2波片产生π奇数倍的相位延迟,各种偏振光经过1/2波片后偏振态变化情况如表1所示。可作为连续调整的偏振旋转器。另外,1/2波片和偏振分束器配合使用,可用作可变比例的分束器。表1各种偏振光经过1/2波片后偏振态的变化表入射光1/2波片位置出射光线偏振光快(慢)轴与偏振方向成α角振动方向向快(慢)轴转过2α角的线偏振光,如图1所示圆偏振光任何位置旋向相反的圆偏振光椭圆偏振光任何位置旋向相反的椭圆偏振光图1 入射线偏振光经半波片后光矢量的方位  (三)1/4波片1/4波片产生π/2奇数倍的相位延迟,各种偏振光经过1/4波片后偏振态变化情况如表2所示。可用于光隔离器、光学泵浦和电光调制器。表2各种偏振光经过1/4波片后偏振态的变化表入射光1/4波片位置出射光线偏振光快(慢)轴与偏振方向一致线偏振光快(慢)轴与偏振方向成π/4角圆偏振光其他位置椭圆偏振光圆偏振光任何位置线偏振光椭圆偏振光快(慢)轴与椭圆主轴一致线偏振光其他位置椭圆偏振光   按波片结构来分,有多级波片(multiple-order waveplate),胶合零级波片或称复合波片(compound zero-order waveplate)及真零级波片(true zero-order waveplate)。真零级波片,只有一个所需延迟量厚度,因此厚度很薄,大概在十几至几十um。多级波片,多个全波厚度加一个所需延迟量厚度。胶合零级波片,将两个多级波片胶合在一起,通过将一个波片的快轴和另一个波片的慢轴对准用于消除全波光程差,而把所需要的光程差留下。 按材料来分,常见的有各种晶体波片、聚合物波片、液晶波片。常用的晶体包括云母、方解石、石英等。表3不同波片特征对比表 真零级波片多级波片胶合零级波片厚度一个所需延迟量厚度在十几至几十um多个全波厚度+一个所需延迟量厚度两个多级波片胶合在一起优点延迟精度高接受有效角度大温度稳定性好易加工温度稳定性好缺点厚度薄,制造使用困难波片延迟量对波长、温度、入射角都很敏感波片延迟量对波长、入射角敏感材料云母、聚合物材料石英石英


波片选型波片种类很多,不同应用场景需要根据要实现的目的选择不同种类的波片。联合光科可提供由石英晶体制成的延迟量为1/2λ及1/4λ的胶合零级波片和多级波片。  零级1/2波片零级1/4波片多级1/2波片多级1/4波片 选择合适的波片,可参考以下步骤:  1.  确定相位延迟大小,选择1/2波片or 1/4波片?相位延迟和偏振态的关系可参考表1、表2。  2.  确定波片的类型,根据波片对温度、波长、入射角的敏感度要求,来选择选用多级波片or 胶合零级波片?可参照表3。相对胶合零级波片来说,多级波片价格相对便宜。  3.  较后,确定所需的波长和尺寸。
分光元件的选型和常规指标介绍
分光元件的原理      分光镜是把一束光按照一定反射和透射比例分成两束光的光学元件,多用于激光光学系统、照明光学系统、光谱仪光学系统中。分光镜由光学玻璃镀膜而成,通常在分光面上镀有分光膜,根据一定的要求和方式把光束分成反射光和透射光,常用的分光膜主要包括光强分光膜偏振分光膜消偏振分光膜等几类。在出射面镀有增透膜,以增加光学表面的透光量,减弱光束间及鬼像的干涉效应。
      光强分光膜:按照一定的光强比把入射光分成两部分,如图1所示,用于普通的分光平片和分光棱镜。其中,仅考虑某一波长的叫做单色分光膜;考虑一个光谱区域的叫做宽带分光膜。根据分光镜所镀的分光膜带宽大小,可分为窄带分光镜和宽带分光镜。图1分光平片和分光棱镜结构
      偏振分光膜:是利用光斜入射时薄膜的偏振效应制成的,即光斜入射穿过每一层光学薄膜时,边界条件要求电场和磁场的切向分量始终保持连续,使光的p分量和s分量表现出不同的有效折射率,引起偏振分离。可以分为棱镜型偏振膜和平板型偏振膜。    以偏振分光棱镜为例,由两块45°直角三棱镜拼合而成,在三棱镜斜面上镀偏振分光膜。当光以布儒斯特角入射时,p偏振光反射为零,而s偏振光则部分反射。为增加s偏振光的反射率,保持p偏振光透过率接近1,可以将两种薄膜材料交替淀积制成多层膜,如图2右图所示当膜层选择合适且足够多时,就能实现50/50偏振分光。图2 偏振分光棱镜结构
       消偏振分光膜:用于倾斜入射的各种光学薄膜都会有偏振效应的存在,而对于部分光学系统来说,偏振分离带来的是光学系统性能的劣变,必须消除或减少。消偏振分光膜被设计成在指定的波长范围内,保证s光和p光按一定的反射透射比分光,同时保证s偏振态和p偏振态经过棱镜后偏振态没有变化。图3 消偏振分光棱镜结构
      增透膜:当薄膜厚度适当时,在薄膜的两个面上反射的光,光程恰好等于半个波长,因而互相抵消。这就大大较少了光的反射损失,增强了透射光的强度,减少或消除系统的杂散光。通常单层膜只对某一特定波长的电磁波增透,为了使在更大范围内和更多波长实现增透,经常利用镀多层膜来实现。


     分光元件的分类      按照不同的分类标准,分光元件可分有以下分类: 表1分光镜种类列表
     平面分光镜在光路中起到分离光源能量和改变光路方向的作用,结构设计比较简单,光吸收小,分光后光损耗小等优点。与分光片相比,分光棱镜的反射及透射光光程是相等的。在透光时,分光棱镜没有光线偏移造成的影响,所以不会存在光束平移。

     分光元件的选型      分光镜用途广泛,用户需求也各不相同,联合光科可提供K9宽带分光平片椭圆宽带分光平片镀铝点阵分光平片紫外熔融石英镀铝点阵分光平片紫外分光楔片氟化钙(CaF2)红外宽带分光楔片硒化锌(ZnSe)红外宽带分光楔片标准立方分光镜偏振立方分光镜(PBS)消偏分光棱镜等标准分光元件。更多分光元件详细资料>>

     如何选择合适的分光元件?

1.  根据光源类型对分光元件适用的波段和带宽进行选择。选择适用于可见光、紫外、红外不同波段的分光元件,和选择窄带分光元件或宽带分光元件。
2.  根据光路空间大小和对光束偏移影响的要求选用分光平片、分光棱镜,当选择分光平片时,会造成反射光束和透射光束的不等光程,透射光束发生平移。对于成像光路设计来说,分光平片的引入会对光路的像差校正产生影响。
3.  根据光路对反射光和透射光的偏振态要求,选择偏振分光棱镜和消偏振分光棱镜。
4.  确定好分光元件类型后,再对分光元件的尺寸、分光比、波长等具体参数做出综合选择。
